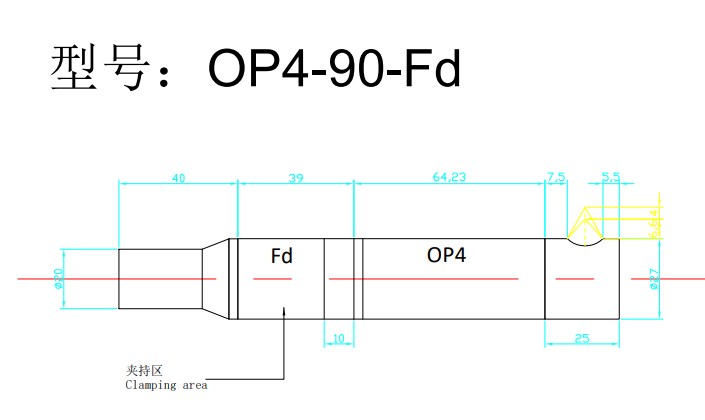

OP4-Fe/OP4-Fd/OP4L-Fd 光谱共焦位移传感器
特点：OP4-Fe光斑稍大，用于常规的测量；
OP4-Fd光斑较小，适于测量较小的位置；

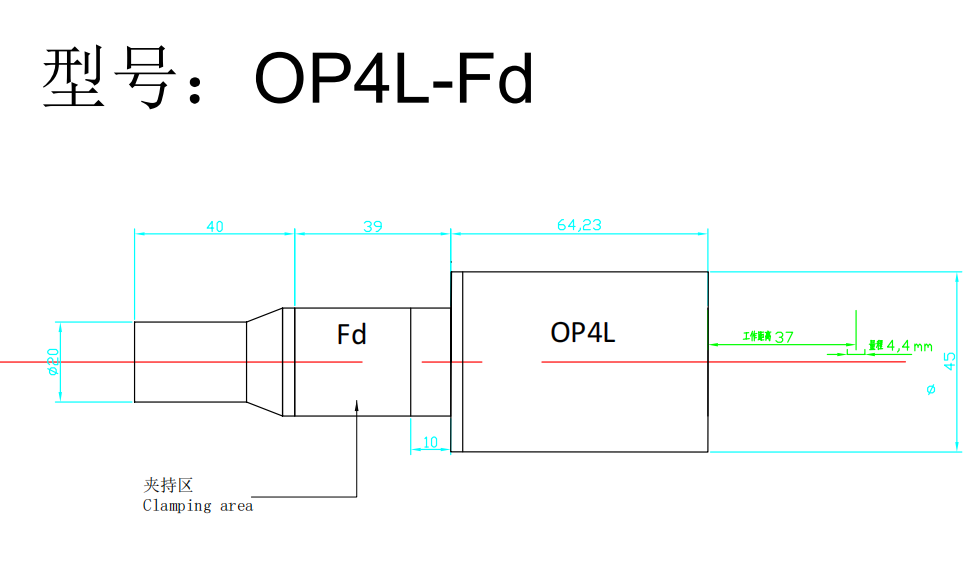

OP4L-Fd工作距离比较大，角度特性比较好。
典型应用：贴合胶厚，中空玻璃厚度，常规高差测量。
 |
 |
 |
 |
 |
| 型号 | 单位 | OP4 | OP4L | |
|---|---|---|---|---|
| 安装距离 | mm | 25.5 | 37 | |
| 量程 | μm | ±1800 | ±2200 | |
| 最大倾角 | deg | ±21° | ±25° | |
| 光斑尺寸 | μm | 20 | 12 | 20 |
| 分辨率 | nm | 20(80) | 20(80) | 24（94） |
| 放大器型号 | -- | Fe | Fd | Fd |
| 线性度 | ±0.02%F.S. | |||
| 精度 | μm | ±0.1 | ±0.2 | |
| 最小厚度测量 | μm | 66 | 66 | 73 |
| 最大厚度测量 | μm | 5500 | 5500 | 6110 |
| 长度 | mm | 128 | 143 | 151 |
| 重量 | kg | 0.15 | 0.15 | 0.28 |
| 直径 | mm | 27 | 27 | 27/45 |
